Kodėl 2P 125A miniatiūriniai grandinės pertraukikliai yra būtini patikimai nuolatinės srovės elektros apsaugai

Santrauka:Kadangi šiuolaikinės fotovoltinės ir ryšių sistemos vis labiau priklauso nuo patikimo nuolatinės srovės paskirstymo, efektyvi grandinės apsauga tapo būtina.Galaxy saugiklissuteikia2P 125A miniatiūriniai grandinės pertraukikliaisukurtas nuolatinės srovės programoms, kurioms reikalinga apsauga nuo perkrovos, trumpojo jungimo ir saugios grandinės izoliacijos. Pagrįsti YRM9-125DC platforma, šie pertraukikliai palaiko reiklias žemos įtampos nuolatinės srovės sistemas, tuo pačiu siūlo montavimą ant DIN bėgio, 10 kA pertraukimo galią ir atitinka IEC 60947-2 ir GB/T 14048.2.

Turinys

• Kas yra 2P 125A miniatiūriniai grandinės pertraukikliai?
• Kaip veikia 2P 125A miniatiūriniai grandinės pertraukikliai?
• Kokios yra pagrindinės savybės?
• Kokios yra techninės specifikacijos?
• Kur jie dažniausiai naudojami?
• Kaip pasirinkti tinkamą nuolatinės srovės grandinės pertraukiklį?
• Į ką reikėtų atsižvelgti diegiant?
• Dažnai užduodami klausimai
• Išvada

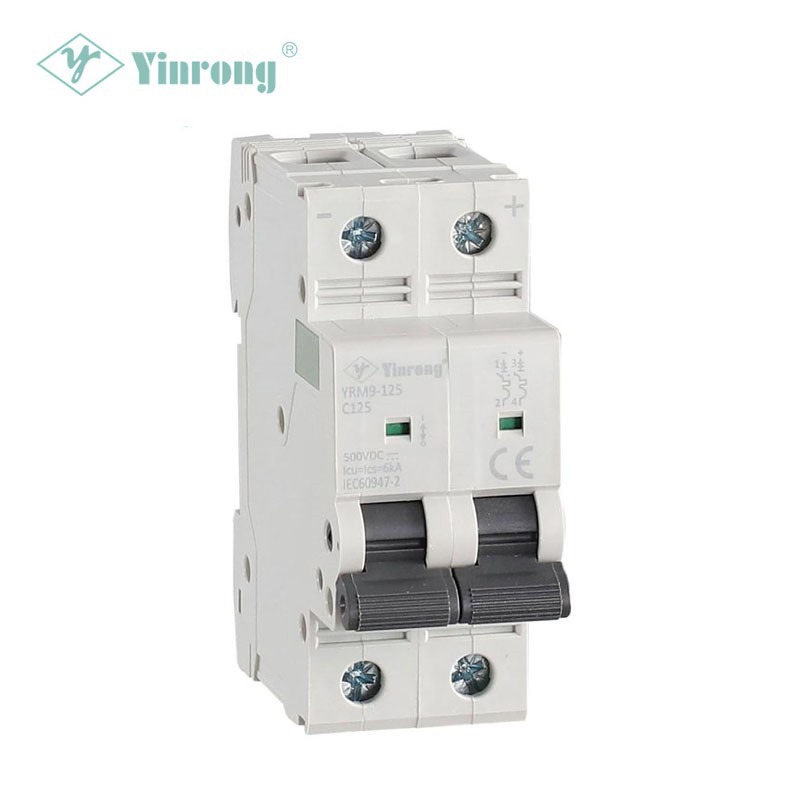

Kas yra 2P 125A miniatiūriniai grandinės pertraukikliai?

A 2P 125A miniatiūrinis grandinės pertraukiklisyra nuolatinės srovės apsaugos įtaisas, skirtas nutraukti neįprastas srovės sąlygas ir prireikus izoliuoti grandinę. „2P“ žymėjimas nurodo dviejų polių konfigūraciją, o 125A nurodo konkretaus modelio vardinę srovę.

Skirtingai nuo įprastų saugiklių, kuriuos paprastai reikia pakeisti po veikimo, grandinės pertraukiklis gali būti iš naujo nustatytas atlikus atitinkamą gedimo tyrimą. Dėl to jis ypač naudingas elektros sistemoms, kuriose svarbus tinkamumas, priežiūros efektyvumas ir greitas atstatymas.

Remiantis „Galaxy Fuse“ pateikta gaminio informacija, jos YRM9-125DC serija skirta nuolatinės srovės sistemoms, ypačryšių infrastruktūra ir fotovoltinės sistemos. Gaminių šeima palaiko 1P, 2P, 3P ir 4P konfigūracijas, kurių vardinė srovė yra nuo 80 A iki 125 A, o nuolatinės srovės įtampos konfigūracijas nuo 250 V iki 1 000 VDC, priklausomai nuo polių skaičiaus.

Pirkėjams, lyginantiems apsaugos parinktis, labai svarbu suprasti skirtumą tarp bendrosios paskirties kintamosios srovės pertraukiklio ir specialiai suprojektuoto nuolatinės srovės pertraukiklio, nes nuolatinės srovės gedimo nutraukimas kelia skirtingus elektros iššūkius. Pasirinkus pertraukiklį, specialiai pritaikytą sistemos nuolatinei įtampai ir gedimų sąlygoms, pagerėja bendras apsaugos patikimumas.

Kaip veikia 2P 125A miniatiūriniai grandinės pertraukikliai?

Pagrindinis miniatiūrinio grandinės pertraukiklio tikslas yra atjungti grandinę, kai srovė viršija priimtinas veikimo sąlygas. Įrengiant DC, pertraukiklis turi būti tinkamai suprojektuotas ir įvertintas pagal sistemos įtampą ir numatomą gedimo srovę.

Apsaugos principas gali būti vertinamas per tris svarbias funkcijas:

• Apsauga nuo perkrovos:Pertraukiklis reaguoja, kai srovė pakankamai ilgą laiką išlieka virš leistino veikimo lygio.
• Apsauga nuo trumpojo jungimo:Jis greitai nutraukia žymiai didesnes gedimų sroves, kad sumažintų įrangos sugadinimo riziką.
• Isolation:Apžiūros, techninės priežiūros ar techninės priežiūros metu grandinė gali būti atjungta.

YRM9-125DC techninėje informacijoje nurodytas laiko srovės tikrinimas esant 1,05, 1,3, 8 ir 12 colių. Esant nurodytoms bandymo sąlygoms, didesni gedimo srovės lygiai yra susiję su greitu išjungimu, palaikančiu pertraukiklio apsaugos nuo trumpojo jungimo funkciją.

Kokios yra pagrindinės 2P 125A miniatiūrinių grandinės pertraukiklių savybės?

Renkantis nuolatinės srovės miniatiūrinį grandinės pertraukiklį pramoniniam arba atsinaujinančios energijos naudojimui, reikia įvertinti elektrines charakteristikas kartu su įrengimo patogumu ir ilgalaikiu tinkamumu naudoti.

1. Dviejų polių apsauga

2P konfigūracija yra praktiškas sprendimas nuolatinės srovės paskirstymo grandinėms, kuriose du polius reikia perjungti arba izoliuoti kartu. Tai gali supaprastinti sistemos apsaugos ir priežiūros priemones.

2. Aukštos srovės įvertinimas

Dėl 125 A galios šios klasės pertraukiklis tinka aukštesnės srovės nuolatinės srovės paskirstymo programoms, kai mažesni MCB vardiniai rodikliai neužtikrina pakankamos talpos. YRM9-125DC šeima apima 80A–125A vardinės srovės parinktis.

3. Nuolatinės įtampos galimybė

Perkant grandinės apsaugos įrangą svarbiausia yra nuolatinės srovės įtampos galimybė. Gaminio specifikacijose nurodytos konfigūracijos nuo 250 VDC iki 1000 VDC pagal polių išdėstymą, todėl šeima tinka įvairioms nuolatinės srovės architektūroms.

4. 10kA pertraukimo galia

YRM9-125DC gaminio informacijoje nurodyta a10kA pertraukimo galia. Ši charakteristika yra svarbi vertinant, ar apsauginis įtaisas gali saugiai nutraukti numatomą gedimo srovę numatytame įrengimo taške.

5. DIN bėgio montavimas

Montavimas ant DIN bėgelio palaiko patogų montavimą elektros paskirstymo mazguose ir valdymo spintelėse. Taip pat sistemos integratoriams ir elektros rangovams pakeitimas ir priežiūra gali būti paprastesni.

6. Atitiktis tarptautiniams standartams

Gaminio dokumentacijoje nurodyta, kad laikomasiIEC 60947-2irGB/T 14048.2. Pirkėjai prieš pirkdami visada turėtų patikrinti taikomus sertifikavimo ir bandymų dokumentus, skirtus tiksliam modeliui ir numatomai rinkai.

Kokios yra techninės specifikacijos?

Techninės specifikacijos turėtų būti atskaitos taškas nustatant, ar 2P 125A miniatiūrinis grandinės pertraukiklis yra tinkamas konkrečiam nuolatinės srovės įrenginiui.

Aukščiau pateiktos specifikacijos yra pagrįstos gamintojo paskelbta produkto informacija. Kadangi įtampa ir srovė gali priklausyti nuo tikslios polių konfigūracijos ir montavimo sąlygų, inžinierių komandos prieš užsakydami turi patvirtinti galutinį pasirinkimą pagal naujausią techninę dokumentaciją.

Kur jie dažniausiai naudojami?

Dėl nuolatinės srovės apsaugos, didelės srovės talpos ir kompaktiško DIN bėgelio įrengimo šio tipo pertraukiklis tinka įvairiems elektros tikslams.

Saulės fotovoltinės sistemos

Fotovoltiniuose įrenginiuose yra kelios nuolatinės srovės grandinės tarp saulės modulių, kombinatoriaus įrangos, valdiklių, baterijų ir keitiklių. Tinkamai parinkti nuolatinės srovės grandinės pertraukikliai gali užtikrinti apsaugą ir izoliaciją atitinkamuose paskirstymo architektūros taškuose.

Ryšių sistemos

Telekomunikacijų ir ryšių infrastruktūra dažnai priklauso nuo nuolatinės srovės paskirstymo. Patikima grandinės apsauga padeda atskirti sugedusias šakas ir palaiko techninę priežiūrą be reikalo neišjungiant nepaveiktų grandinių.

DC paskirstymo skydai

Pramoninės valdymo sistemos ir nuolatinės srovės paskirstymo spintos gali naudoti tinkamai įvertintus miniatiūrinius grandinės pertraukiklius, kad apsaugotų atskiras išeinančias grandines, išlaikant struktūrinę apsaugos strategiją.

Energijos saugykla ir susijusi nuolatinės srovės įranga

Kai nuolatinės srovės maitinimo sistemai reikalinga didesnės srovės šakų apsauga, tinkamos nominalios grandinės pertraukiklis gali būti bendros apsaugos architektūros dalis. Tačiau naudojant akumuliatoriaus energijos kaupimo programas reikia atidžiai įvertinti gedimo srovę, įtampą, pertraukimo galimybes, koordinavimą ir taikomus standartus.

Kaip pasirinkti tinkamą nuolatinės srovės grandinės pertraukiklį?

2P 125A miniatiūrinio grandinės pertraukiklio pasirinkimas niekada neturėtų būti pagrįstas vien tik srovės stiprumu. Patikimas atrankos procesas apima visą elektros aplinką.

1. Patvirtinkite sistemos įtampą.Pertraukiklio vardinė nuolatinė įtampa turi atitikti arba viršyti faktinius sistemos reikalavimus.
2. Apskaičiuokite projektinę srovę.Pasirinkite vardinę srovę, atitinkančią nuolatinę apkrovą ir taikomus elektros projektavimo reikalavimus.
3. Nustatykite numatomą trumpojo jungimo srovę.Pertraukimo galia turi atitikti gedimo lygį montavimo vietoje.
4. Patikrinkite polių konfigūraciją.Patvirtinkite, ar sistemos architektūra reikalauja 1P, 2P, 3P arba 4P apsaugos.
5. Patikrinkite laidininko suderinamumą.Kabelio dydis, gnybtai, prijungimo būdas ir įrengimo sąlygos turi būti suderinami su pasirinktu pertraukikliu.
6. Peržiūrėkite standartus ir sertifikatus.Įsitikinkite, kad gaminio dokumentacija atitinka reglamentus ir klientų reikalavimus, taikomus tikslinei rinkai.
7. Apsvarstykite montavimą ir priežiūrą.Montavimas ant DIN bėgio ir aiškus identifikavimas gali pagerinti skydų organizavimą ir paslaugų efektyvumą.

Pirkimų komandoms, ieškančioms aKinijos gamintojas arba tiekėjas, techninė dokumentacija turėtų būti vertinama kartu su gamybos galimybėmis, kokybės kontrolės procesais, sertifikavimu, pristatymo galimybėmis ir aptarnavimu po pardavimo.

Į ką reikėtų atsižvelgti diegiant?

Teisingas montavimas yra toks pat svarbus kaip ir tinkamo pertraukiklio pasirinkimas. Aukštos kokybės grandinės apsaugos įtaisas negali kompensuoti netinkamų laidų, nepakankamo laidininko dydžio ar netinkamos sistemos konstrukcijos.

• Vadovaukitės gamintojo laidų schema ir montavimo instrukcijomis.
• Prieš įjungdami grandinę, patvirtinkite nuolatinės srovės poliškumą ir gnybtų identifikaciją.
• Naudokite vardinei srovei ir įrengimo aplinkai tinkamus laidus ir gnybtus.
• Patikrinkite priveržimo momentą pagal galiojančius techninius dokumentus.
• Patikrinkite pertraukiklio įtampą ir pertraukimo pajėgumą pagal faktines sistemos sąlygas.
• Reguliariai tikrinkite jungtis, ar nėra perkaitimo, atsilaisvinimo ar mechaninių pažeidimų.
• Tik kvalifikuotas elektros personalas turėtų atlikti montavimo, bandymo, trikčių šalinimo ar techninės priežiūros darbus.

Paskelbtoje YRM9-125DC informacijoje taip pat nurodomas maksimalus 25 mm² laidų sujungimas ir DIN bėgio įrengimas, todėl skydų projektuotojams suteikiama naudinga informacija planuojant korpuso išdėstymą.

Dažnai užduodami klausimai

Ką reiškia 2P ant 125A miniatiūrinio grandinės pertraukiklio?

„2P“ reiškia, kad pertraukiklis turi du polius. Nuolatinės srovės apsaugos sistemoje tikslus perjungimo ir izoliavimo išdėstymas turėtų būti nustatytas pagal elektros architektūrą ir galiojančias taisykles.

Ar 2P 125A MCB tinka saulės PV sistemoms?

Jis gali būti naudojamas tinkamose nuolatinės srovės fotovoltinės sistemose, kai jo įtampa, srovės vardinė vertė, pertraukimo galia, polių konfigūracija ir įrengimo reikalavimai atitinka sistemos dizainą. YRM9-125DC yra specialiai skirtas saulės fotovoltinei ir ryšių programoms.

Kokia YRM9-125DC pertraukimo galia?

Paskelbtoje gaminio informacijoje nurodoma a10kA pertraukimo galia. Tikrasis tinkamumas vis tiek turi būti įvertintas pagal numatomą trumpojo jungimo srovę įrengimo vietoje.

Kokius standartus atitinka gaminys?

Gamintojas nustatoIEC 60947-2irGB/T 14048.2kaip taikomi gaminio standartai. Pirkėjai turėtų paprašyti galiojančių atitikties ir sertifikavimo dokumentų, susijusių su savo specifiniais pirkimo reikalavimais.

Kokia yra mechaninė naudojimo trukmė?

Paskelbtose specifikacijose nurodyta mechaninė naudojimo trukmė20 000 ciklų. Faktinis tarnavimo laikas gali priklausyti nuo eksploatavimo sąlygų, perjungimo dažnio, aplinkos sąlygų ir taikymo reikalavimų.

Išvada

Patikima nuolatinės srovės grandinės apsauga reikalauja daugiau nei tiesiog pasirinkti tinkamo srovės išjungiklį. Tinkamas2P 125A miniatiūrinis grandinės pertraukiklisturėtų derinti tinkamą nuolatinės srovės įtampą, pertraukimo galią, polių konfigūraciją, įrengimo suderinamumą ir pripažintus standartus. „Galaxy Fuse“ YRM9-125DC platforma skirta programoms, įskaitant fotovoltines ir ryšių sistemas, su paskelbtomis specifikacijomis, įskaitant 80–125 A vardinę srovę, iki 10 kA pertraukimo galią, DIN bėgio įrengimą ir atitiktį IEC 60947-2 ir GB/T 14048.2.

Jei perkate patikimą nuolatinės srovės grandinės apsaugą fotovoltiniam projektui, ryšių sistemai, skirstomajam skydui ar kitam pramoniniam pritaikymui,susisiekite su mumisaptarti savo įtampą, srovę, polių konfigūraciją, įrengimo reikalavimus ir projekto specifikacijas. „Galaxy Fuse“ gali suteikti informaciją apie gaminį ir techninę pagalbą, kad padėtų jums nustatyti tinkamą grandinės apsaugos sprendimą.
